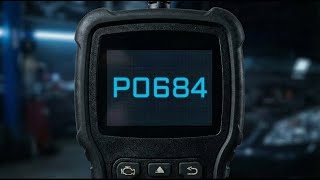

Когда на диагностике выскакивает код P0684, могу сразу сказать – речь идёт о проблеме в цепи управления свечами накаливания на дизеле. По-простому, тут модуль управления двигателем (PCM) не может нормально пообщаться с блоком управления свечами (GPCM). А ведь именно свечи накаливания – ваш ключ к лёгкому запуску в морозы: они быстро прогревают камеру сгорания, чтобы солярка вспыхнула даже при минусовых температурах. Если связь между модулями нарушена, свечи либо не включатся вовсе, либо сработают не вовремя – и тогда прокрутка стартёра может быстро превратиться в лотерею. Вся эта система устроена довольно хитро: свечи включаются буквально на короткое время и строго по таймеру, чтобы их не перегреть. Так что любые сбои тут – не ерунда, а реальная угроза надёжности запуска и даже ресурсу двигателя. На тех же VW, например, ошибка p0684 vw – нередкая история и всегда требует внимательной проверки всей цепи накаливания.
DTC P0684
4762
5 минут чтенияПричины возникновения dtc P0684
Из своего опыта могу сказать: чаще всего код P0684 появляется из-за банальных электрических проблем или неполадок в самих свечах накаливания. Вот что я чаще всего встречал в мастерской:
- Обрыв, коротыш или плохой контакт в проводке между PCM, GPCM, шиной и свечами накаливания.
- Сгоревшая или просто вышедшая из строя свеча накаливания.
- Разъёмы, покрытые окислами, особенно на соленоидах и на самих свечах. Иногда контакты просто разболтались.
- Глюки или поломка самого модуля управления свечами (GPCM).
- Неполадки с соленоидом – плохой контакт, отказ.
- Слабый аккумулятор, из-за чего питание на соленоид приходит не то, что надо.
Бывает, что виноват сам PCM, но такое вижу нечасто – обычно причина куда прозаичнее.
Симптомы неисправности obd P0684
Если у вас загорелся Check Engine и прописался P0684, сразу обращайте внимание, как заводится мотор. По личному опыту: если накрылась всего пара свечей – запуск станет чуть тяжелее, особенно в холод, но движок как-то заведётся. А вот если сразу несколько свечей отрубились, тут уже появляется тяжёлый старт, мотор «троит» или работает неровно, пока не прогреется. Иногда машина вообще не заводится утром. Запомните: игнорировать такие симптомы не стоит, иначе рискуете однажды остаться без колёс тогда, когда этого совсем не ждёте.
Диагностика P0684 trouble code
Всегда советую начинать с самого очевидного. Вот как я обычно поступаю пошагово, когда сталкиваюсь с P0684:
- Делаю визуальный осмотр всей цепи – от PCM до GPCM, к соленоиду и шине накаливания. Внимательно ищу трещины, следы перегрева, обрывы или окисления.
- Разъёмы лучше сразу рассоединить и глянуть на штифты – нет ли зелёной плесени, подгоревших или выдвинутых контактов. Рекомендую пройтись по ним диэлектрической смазкой.
- Омметр в помощь: проверяю на каждом разъёме – нет ли коротыша на массу.
- Проверяю, жив ли аккумулятор – дохлый аккумулятор частенько становится корнем зла.
- Обязательно осматриваю шину накаливания и каждый провод – контакты должны быть чистыми и надёжными.
- Снимаю провод со свечи накаливания, прозваниваю на замыкание с массой.
- Меряю сопротивление самих свечей. Норма – от 0,5 до 2 Ом. Если выше или ниже – свечу под замену.
- Проверяю сопротивление проводки от свечи до шины: если отличается от нормы – меняю провод.
- Если всё в порядке, проверяю наличие питания на GPCM и соленоиде по схеме, которая есть в сервис-мануале. Нет питания – значит, надо копать глубже, возможно, проблема уже в PCM или самом GPCM.
Лучше делать диагностику вдвоём: один крутит ключ, второй следит за показаниями. И всегда помните про технику безопасности – работайте только на остывшем моторе и обязательно скиньте клемму аккумулятора перед проверкой проводки.
Типичные ошибки при устранении P0684
Пожалуй, самая частая ошибка, которую я вижу – сразу менять свечи накаливания, не проверив ни проводку, ни разъёмы. Это просто выброшенные деньги. Ещё из классики – оставлять без внимания слабый аккумулятор: если он разряжен, вся система начинает чудить. Некоторые забывают проверить не только сами свечи, но и сопротивление проводов – а ведь плохой контакт или обрыв часто и вызывают этот код. И ещё: не стоит полагаться только на внешний вид – всегда берите в руки тестер. Только так можно поймать «скрытый» дефект, который не видно глазом.
Опасность кода ошибки P0684
Не советую относиться к P0684 спустя рукава. Затянете с ремонтом – и однажды зимой окажетесь с неработающим двигателем и замёрзшими руками. Если постоянно крутить стартер с нерабочими свечами, аккумулятор быстро сядет, а стартеру такое издевательство может и вовсе не понравиться. Бывали случаи, когда из-за проблем с проводкой плавились разъёмы или случалось короткое замыкание – а это уже угроза для всей электрики. Если игнорировать неисправный GPCM или соленоид, можно влететь на серьёзный ремонт. Совет один: не тяните с диагностикой, иначе потом хлопот будет куда больше.
Ремонт и устранение P0684
Что реально помогает при P0684? Обычно всё решается так:
- Восстанавливаю или меняю проводку между PCM, GPCM, соленоидом и свечами накаливания, если нахожу дефект.
- Очищаю и смазываю разъёмы, слабые или окисленные контакты меняю на новые.
- Свечи с неправильным сопротивлением – только под замену.
- Если шина накаливания повреждена, её тоже приходится менять или ремонтировать.
- Соленоид или модуль управления свечами (GPCM) меняю, если питание на свечи не подаётся, а проводка исправна.
- PCM меняю крайне редко, только если все остальные проверки не дали результата.
Лично я всегда начинаю с проводки и разъёмов – именно там чаще всего и кроется вся загвоздка. К дорогим деталям перехожу только в самом конце, если всё остальное исключено.
Заключение
Если вкратце: код P0684 – это не безобидное предупреждение, а реальный сигнал о проблеме с системой накаливания дизеля. Не игнорируйте его: от исправности этой цепи напрямую зависит, заведётся ли ваш мотор и не подведёт ли машина в нужный момент. Всегда начинайте с проверки проводки, разъёмов и свечей – в моём опыте именно здесь чаще всего и скрывается причина беды. Чем быстрее решите вопрос, тем меньше риск замёрзнуть без машины или попасть на дорогой ремонт. Главное – не спешите и не упускайте мелочи, тогда и результат не заставит себя ждать.
